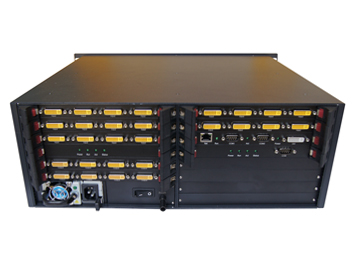

產品概述：
◆采用先進的嵌入式全硬件結構、無Windows操作系統，避免由于系統地崩潰或病毒的影響導致系統的癱瘓；開機時間少于5秒, 用戶可直接硬開機和關機,啟動迅速, 滿足每周七天、每天24小時的工作需求,系統極度穩定。
◆CPCI結構的工業級機箱，雙備份冗余電源，支持電源熱備份。
◆全硬件模塊化設計，支持系統處理模塊的熱插拔，同時提供自我診斷和檢測功能，保障系統的可靠性及穩定性。
◆單屏輸出可同時顯示四個窗口。
◆支持單屏、混合拼接、漫游、疊加等顯示功能。
◆支持輸入信號字符疊加功能，可以對所有輸入通道進行字符疊加，以方便客戶實時掌握顯示信號的來源。
◆支持虛擬屏顯示技術4096x2304、8192x3072等4K以上的GIS、GPS超大分辨率信號實時輸入輸出顯示。
◆設備可自動掃描輸入信號的種類和數量，對每路輸入信號的當前分辨率、信號格式進行實時的檢測并顯示，自動掃描處理與顯示終端的數據通信，實時監測當前整套系統運行狀態，方便快捷的迅速排查并找到故障點，克服了大型系統故障排查的困難。
◆設備具備全高清1080P無損的分布式控制技術，針對每個1080P輸入信號進行獨立處理，處理過程始終是全高清1080P信號，輸出也是1080P信號，信號處理過程中不做任何壓縮，整個過程始終圍繞著全高清。
◆拼接處理器兼容市面上全部視頻及圖像格式。
工作原理示意圖：
|
產品系列
|
型號
|
PK3000W-M5-4
|
PK3000W-M5-6
|
PK3000W-M5-8
|
PK3000W-M5-10
|
|
產品型號
|
支持HDMI拼接屏
|
支持2×2拼接
|
支持2×3拼接
|
支持2×4拼接
|
支持2×5拼接
|
|
視頻
輸出/輸入
|
HDMI輸出
|
4
|
6
|
8
|
10
|
|
HDMI輸入
|
2
|
3
|
4
|
5
|
|
|
型號
|
PK3000W-M5-12
|
PK3000W-M5-16
|
PK3000W-M5-20
|
PK3000W-M5-24
|
|
|
支持HDMI拼接屏
|
支持3×4拼接
|
支持4×4拼接
|
支持4×5拼接
|
支持4×6拼接
|
|
|
HDMI輸出
|
12
|
16
|
20
|
24
|
|
|
HDMI輸入
|
6
|
8
|
10
|
12
|
|
|
HDMI外部信號源輸入自帶矩陣切換功能
|
|||||
|
畫面分割數量
|
自帶平臺管理軟件，1/4/9/16/36畫面分割
|
||||
|
輸出分辨率
|
HDMI2.0輸出(支持4K/1080/720等,幀率可調)
|
||||
|
解碼參數
|
解碼標準
|
H.265、H.264、MPEG4/2、MJPEG等
|
|||
|
解碼能力(單屏)
|
2路4K/8路1080P/16路720P/36路D1
16畫面時 = CIF
|
||||
|
網絡帶寬
|
攝像機
|
支持海康、大華等H.265/H2.64各種編碼
|
|||
|
外部接口
|
網口
|
1口10/100/1000Mbps自適應接入，RJ45母頭
|
|||
|
串行接口
|
與網絡鍵盤或網絡中轉控制器上的RS232和RS485接口配套使用
|
||||
|
音頻接口
|
1路輸入、1路輸出，3.5mm音頻插座
|
||||
|
報警接口
|
RS485擴展，單機可接入8092路輸入輸出；
|
||||
|
USB接口
|
2口USB2.0
|
||||
|
其他
|
在線升級
|
可通過USB接口或網絡進行在線升級
|
|||
|
顯示響應速度
|
從A攝像機切換到B攝像機顯示速度小于1秒
|
||||
|
控球響應速度
|
小于1秒
|
||||
|
功率
|
每塊對應的解碼卡≤20W
|
||||
|
體積
|
1U機箱最大4屏； 2U機箱最大12屏；4U機箱最大26屏；8U機箱最大54屏；12U機箱最大82屏；
|
||||
|
溫、濕度
|
儲存、使用溫度: -20°C90%
|
||||
|
供電電源
|
180VAC<SPAN style='FONT-SIZE: 9pt; COLOR: black;"Times New Roman";"FONT-SIZE: 9pt; COLOR: black;">250VAC</SPAN><SPAN style="FONT-SIZE: 9pt; COLOR: black;">；50/60Hz</SPAN></div></TD></TR></TBODY></TABLE></DIV> <div> </div>
|
||||
